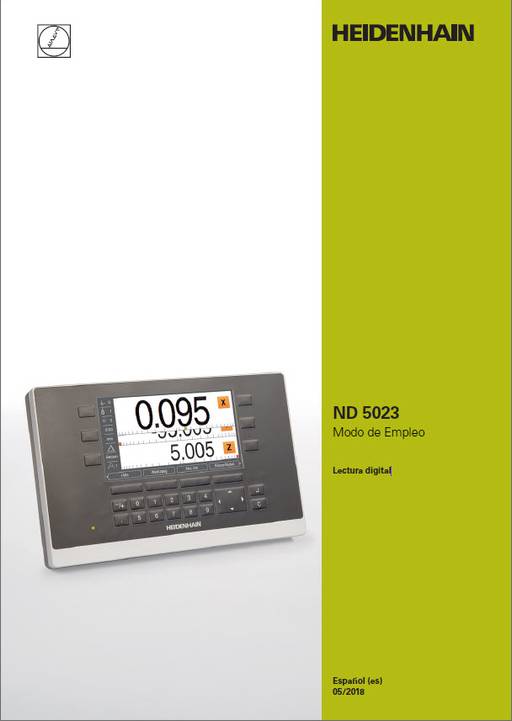

Manual Visualizador de cotas Heidenhain ND 5023

Heidenhain ND 5023

El ND 5023 es un contador avanzado para su uso en herramientas mecánicas manuales. En combinación con sistemas de medida lineales y angulares, el ND 5023 muestra la posición de la herramienta en más de un eje y  proporciona funciones adicionales para operar la herramienta mecánica.

Solo se pueden usar en aplicaciones comerciales y en un entorno industrial deben montarse en un soporte o sujeción adecuados para garantizar un funcionamiento correcto de la unidad según lo previsto está previsto para uso en interiores en un entorno en el que la contaminación provocada por la humedad, suciedad, aceite y lubricantes cumple con las exigencias de las especificaciones.

Contenido

1. Conceptos básicos – 11
2. Seguridad – 19
3. Transporte y almacenamiento – 25
4. Fijación – 29
5. Instalación – 35
6. Fundamentos del posicionamiento – 41
7. Operación básica – 49
8. Puesta en marcha – 63
9. Operaciones específicas para fresado – 89
10. Operaciones específicas para torneado – 115
11. Función externa – 127
12. Ajustes – 131
13. Servicio técnico y mantenimiento-141
14. Qué debe hacer si – 145
15. Extracción y eliminación -147
16. Especificaciones – 149

Estas instrucciones proporcionan toda la información y medidas de seguridad necesarias para la operación segura de la unidad.

• Denominación del producto: ND 5023 3 ejes
• Número de pieza: 1197249-xx (part number, P/N)
